Descrição

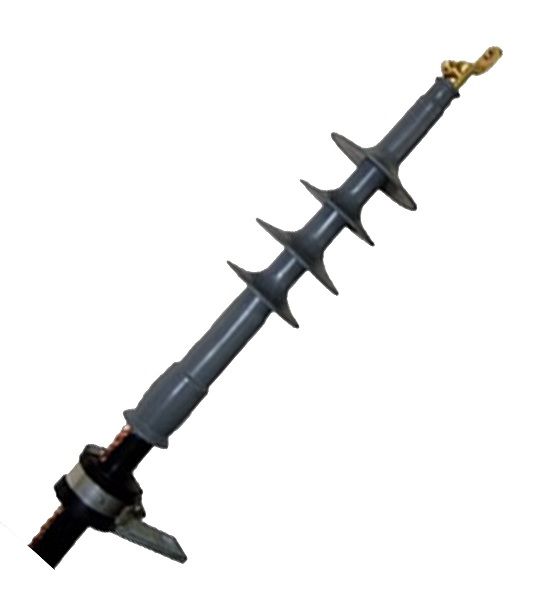

O Terminal para Média Tensão – TM contitui um sistema simples e rápido (dispensa o uso de ferramentas especiais) para terminar cabos de potência com isolação extrudada, unipolar ou tripolar. O sistema modular dos componentes permite variar o comprimento do terminal adequando-o às tensões de 5 a 35kV e seção até 630mm².
É possível a instalação em espaços limitados, ambientes internos, externos, áreas poluídas ou de elevada salinidade, podendo ser instalado na posição invertida. Tem elevada resistência à radiação UV, ao trilhamento elétrico e à erosão.
O kit do terminal modular TM é composto por um tubo de alívio de campo elétrico (TVR) em EPDM, saias isolantes em borracha à base de silicone, cobertura de aterramento, mastic, fita autofusão I-10, fita semicondutora C-20, fita plástica, graxa isolante, material de limpeza e instrução de montagem.
Para cabos tripolares há necessidade da apicação do kit de bloqueio CS.
Normas Aplicáveis
EDF HN 33 E 01; VDE 0278; ANSI/IEEE 48; CEI20/24 e IEC 540
Atende os requisitos gerais das normas acima.
